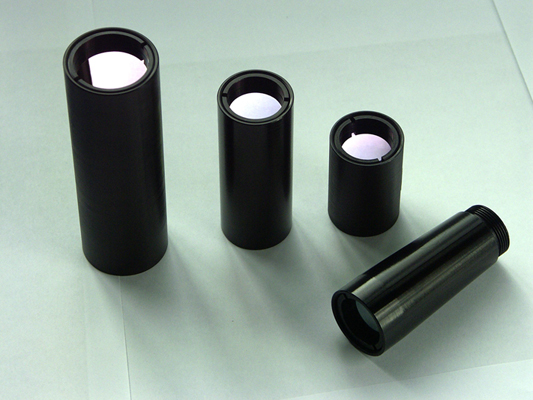

激光扩束镜

2018-02-09 11:52

该系列产品设计包括一个输入负透镜和输出正透镜。输入镜将一个虚焦点光束传递给输出镜，两个透镜是虚共焦结构。一般小于20倍的扩束镜都用该原理（伽利略式）制造。因为它简单、体积小、价格也低。科迪赛瑞尽可能将该系列扩束镜设计成小的球面像差、低的波前变形和消色差。它的局限在于不能容纳空间滤波或者进行大倍率的扩束。

扩束镜的主要作用与参数指标：

（1）降低光束发散角

（2）光洁度：40-20

（3）增透膜：Ravg<2%

（4）抗损伤阈值：10J/cm2@10ns,10Hz

（5）镀膜范围：400nm-700nm&1064nm

成品型号附表：

型号	工作波长（nm）	扩束倍数	出瞳	总长	接口
型号	工作波长（nm）	扩束倍数	D (mm)	L (mm)	接口
SYK-BE-1064M3	1064	3倍	28	75	M22×0.75
SYK-BE-1064M4	1064	4倍	28	75	M22×0.75
SYK-BE-1064M5	1064	5倍	28	75	M22×0.75
SYK-BE-1064M6	1064	6倍	34	84	M22×0.75
SYK-BE-1064M8	1064	8倍	34	84	M22×0.75
SYK-BE-633M3	633	3倍	28	75	M22×0.75
SYK-BE-633M4	633	4倍	28	75	M22×0.75
SYK-BE-633M5	633	5倍	28	75	M22×0.75
SYK-BE-633M6	633	6倍	34	84	M22×0.75
SYK-BE-633M8	633	8倍	34	84	M22×0.75
SYK-BE-532M3	532	3倍	28	75	M22×0.75
SYK-BE-532M4	532	4倍	28	75	M22×0.75
SYK-BE-532M5	532	5倍	28	75	M22×0.75
SYK-BE-532M6	532	6倍	34	84	M22×0.75
SYK-BE-532M8	532	8倍	34	84	M22×0.75
